         El museo ocupa el salón central de la planta baja del edificio.

         El grabado para realizar un troquel (suele ser un macho) se realiza a mano, utilizando para ello los cinceles y buriles mas apropiados para cada trabajo.

         Así pues, los grabados son  troqueles de acero en su mayoría "machos" que una vez templados, se utilizan para "clavar" el troquel (hembra) sobre el que una vez templado, se estampan con una prensa de 200 toneladas las piezas de metal que es de una aleación de cobre y zinc denominada "similor".

         Estas piezas estampadas se han de recortar o siluetear con un cortador o a "segueta" (sierra de joyero o marqueteria)para lo que se utilizaban pelos de sierra de marqueteria o de joyero del 0 o del 1 (los mejores eran de la marca el caracol)

         Una vez silueteado el escudo, se pasa por acido nitrico para limpiarlo de impurezas, se enjuaga en agua y se seca con serrin de alcornoque, se cepilla para que no queden restos de polvo del serrin.

         El esmalte se coloca en las celdillas humedeciendolo con agua destilada y con un pincel fino de pelo de marta, despues se cuece en un horno de mufla a la temperatura de fusión de cada color. Cuando sale del horno la pieza esta completamente negra, por lo que hay que pasarla de nuevo por acido y repetir el proceso con cada color.

         Cuando se han colocado en sus celdillas todos los colores, hay que limarlos con una muela para quitar la capadcristalizada, hasta que se vea el metal de las celdillas, entonces se vuelve a recocer para igualar el esmalte y se pule con "tosca", que es polvo de piedra pomez,(de volcan) humedecido en agua. Si hay algun poro, se recarga de su color y se cuece de nuevo.

         Una vez pulido se pasa de nuevo por acido y se suelda la fornitura que lleve (aguja, imperdible, sujeta corbatas etc.) Se comprueba que todo esta perfecto y se le da un baño de oro de 24 kilates.

Diseñado por Equilicual Consulting, prohibida la reproduccion total o parcial sin autorización escrita.

Versión No-21

Grabado de un troquel de acero: Primero se  realiza el macho (izquierda) en este caso se trata de un macho grabado con pantografo tridimensional partiendo de un grabado en escayola de unos 30 cm de diametro que despues se funde en bronce y se reduce con pantografo al tamaño adecuado, una vez templado para darle la dureza necesaria, se "clava" la hembra en un taco de acero "crudo" sin templar  (derecha) y despues se templa.

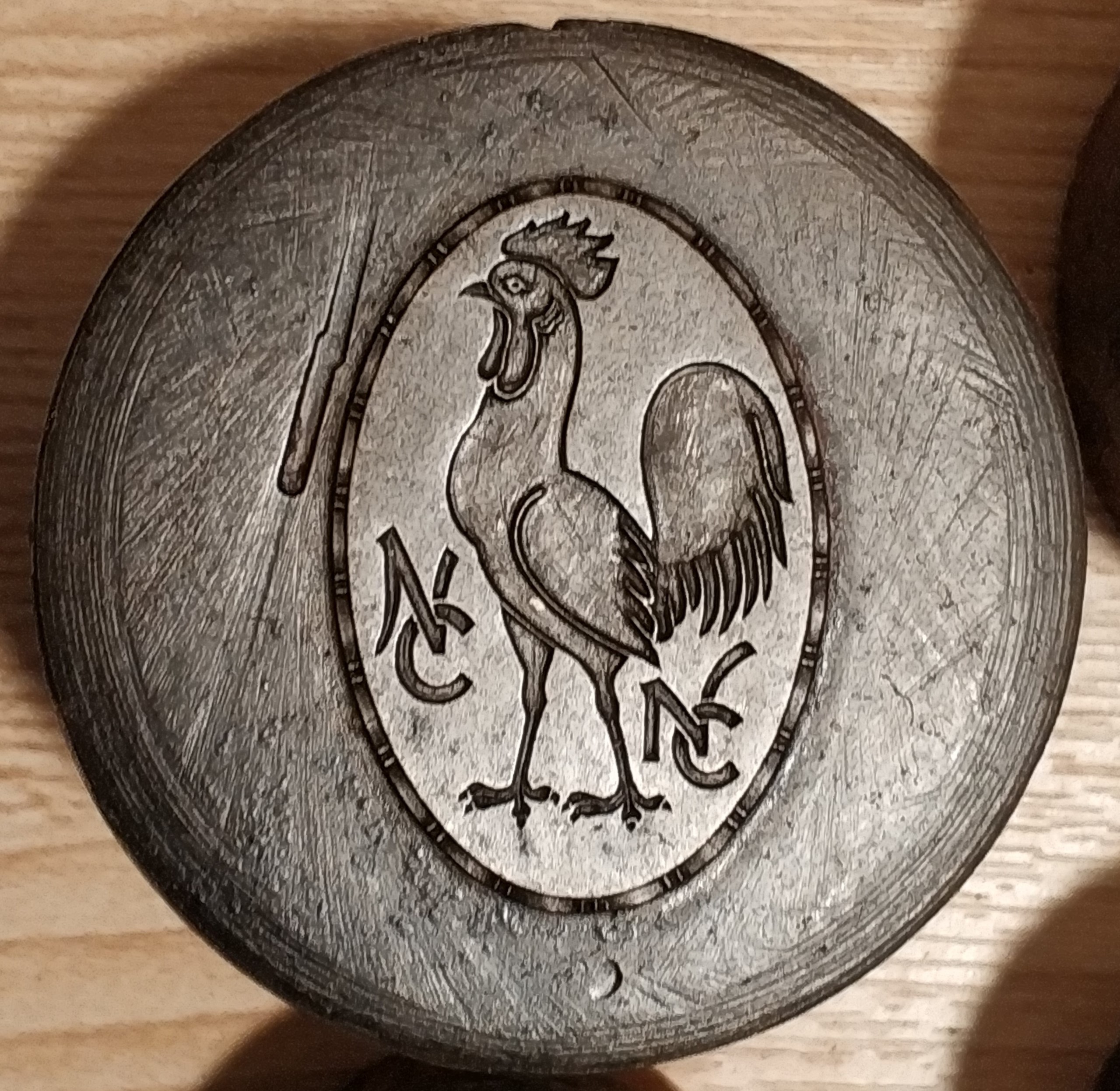

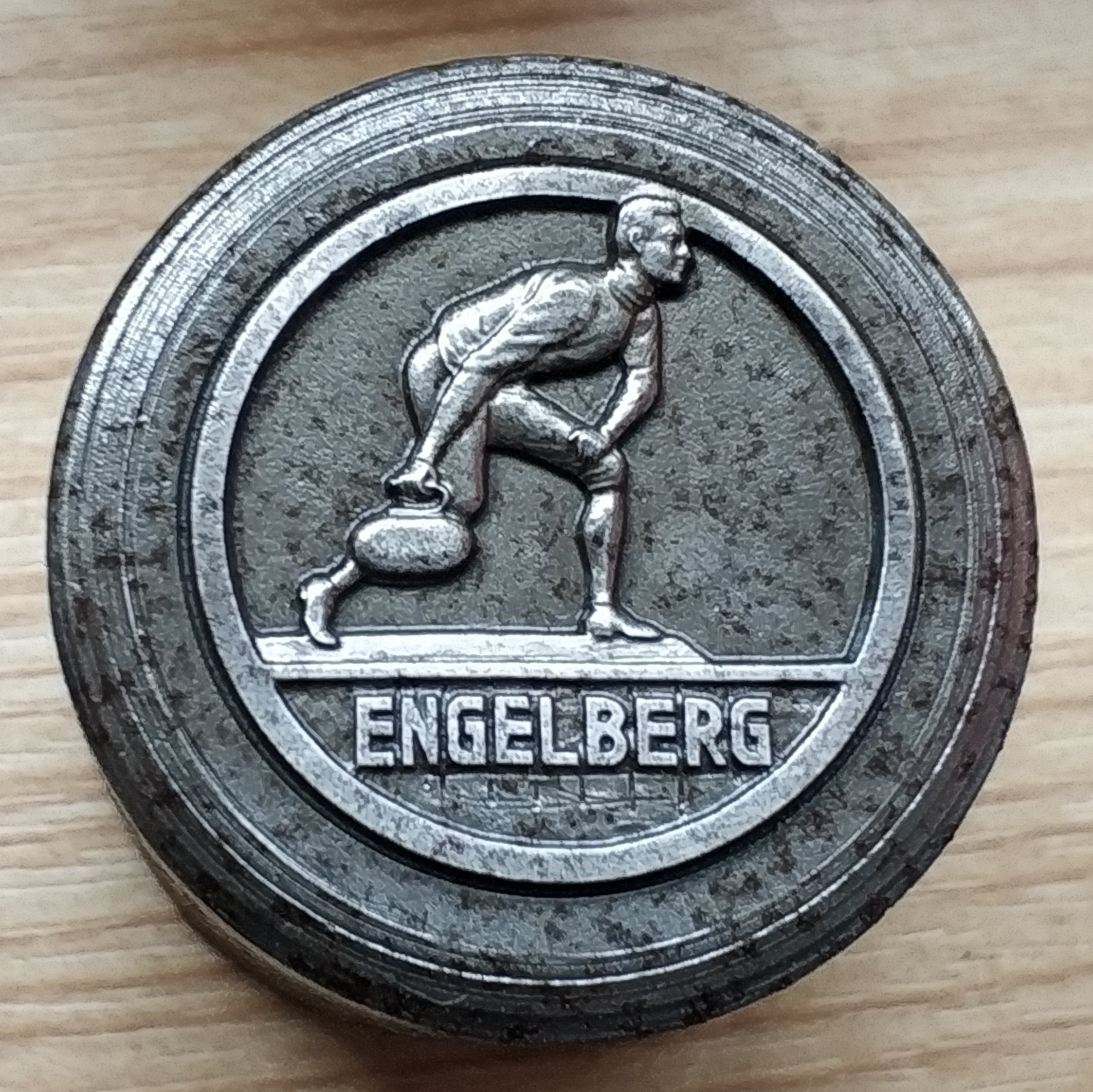

Algunos de los grabados realizados en la fabrica Tonda & Karrvaz de Valencia

Multi Espai  Malvarrosa  ESPACIO  SOCIO-CULTURAL  POLIVALENTE

            Los troqueles estaban totalmente  cubiertos con una capa de oxido, despues de tenerlos dos dias en acido cloridrico para que se ablandara, se quita con un cepillo de acero, manual y despues con uno de disco, luego se lija con un esmeril muy fino y se pulie con pasta de joyero y unos discos de fieltro y cuero, luego se desengrasa con ultrasonidos, se limpia con alcohol, se seca con algodón y se barniza para que no se vuelva a oxidar.
